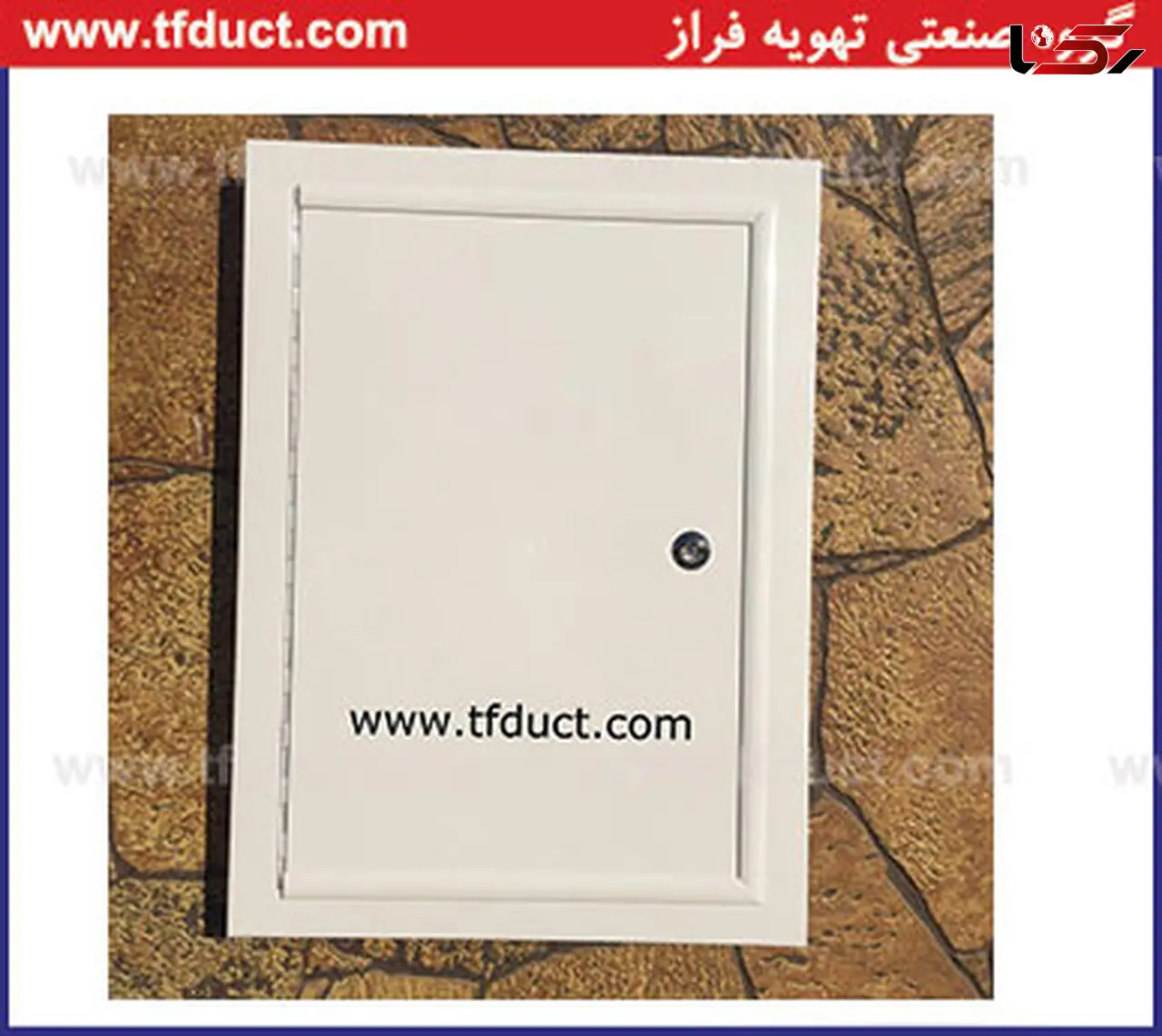

دریچه زیر فن کویل

الف- دریچه زیر فن کویل آلومینیومی ساده:

این نوع دریچه برای بازدید فنکویل هایی که لزوماً هوای برگشت را از طریق داکتِ هوا از فضای محیط تامین می کنند بکار می رود. در واقع دریچه زیر فن کویل ساده، نیازی به هیچگونه شیار و معبری برای ورود هوا به داخل محفظه ای که دستگاه فن کویل درآن قرار دارد، نیست و درب دریچه زیر فن کویل بصورت یک قطعه ی بدونشیار و سوراخ(بصورت ورق ساده از آلومینیوم)ساخته می شود. دریچه زیر فن کویل ساده ، با دو مدلِ لولایی با قفل زیمنس و مدل وزنه ای تولید می گردد. در واقع دریچه زیر فن کویل سلده ی لولایی بوسیله لولا و قفلهای موجود روی درب به فریم متصل می شود و با باز و بسته شدنِ درب ،امکانِ بازدید و تعمیر فن کویل را ایجاد میکند.ولی دریچه زیر فن کویل ساده ی وزنه ای، درب بصورتِ تایلی یا جداشونده از بدنه ی فریمِ دریچه زیر فن کویل جدا شده و پس از تعمیر و بازدید فن کویل در جای خود جانمایی می شود. دریچه زیرفن کویل ساده آلومینیومی به دوصورتِ پیچ ازرو و پیچ مخفی قابلیتِ نصب در محل خود را دارد. ضخامت ورق درب دریچه زیر فن کویل معمولا یک میلیمتر است ولی بنا به بزرگیِ ابعاد، امکانِ استفاده از ورق ضخیم تر نیز وجود دارد.

برای ساخت دریچه زیر فن کویل از دو نوع فریم ۳ و ۵ سانتی می توان استفاده نمود. بدنه ی دریچه زیر فن کویل بوسیله رنگ کوره ای پودری استاتیک، در رنگ های مختلف،متناسب با رنگ فضای محیط(سفید،کرم،مشکی،قهوه ای و...) پوشش داده می شود.

ب- دریچه زیر فن کویل آلومینیومیِ گریل دارِ ۹ و ۱۸ سانتی:

اگر قرارباشد هوای مورد نیاز برای برگشتِ دستگاه فن کویل از طریق درب دریچه زیر فن کویل تامین شود، از این نوع دریچه زیر فن کویل استفاده می شود. ظاهر و ساختارِ دریچه زیر فن کویل گریل دار به لحاظِ فریم و درب بسیار مشابه با دریچه زیر فن کویل ساده می باشد، با این تفاوت که روی بدنه دربِ این نوع دریچه، شیارهای گریلی به طول ۹ و ۱۸ سانت وجود دارد که همین گریل ها هوای داخل واحد را تحت عنوان هوای برگشت فن کویل به سمت فنکویل هدایت می کنند. این گریل ها با طرح های متنوع و جانمایی های متفاوت بر روی درب دریچه حک می شوند. مقدار و محلِ گریل های روی درب به میزان هوای لازم و جای ممکنه ی دستگاه فن کویل بستگی دارد. فریم دریچه زیر فن کویل در سایزهای ۳ و ۵ سانتی قابل استفاده می باشد.

سطح روی دریچه زیر فن کویل با رنگ کوره ای پودری استاتیک در رنگ های متنوع پوشانده می شود. دریچه زیر فن کویل آلومینیومی گریل دار به دوصورتِ پیچ مخفی و پیچ ازرو قابل نصب می باشد. ساختار درب دریچه زیر فن کویلی به دومدلِ وزنه ای و لولایی قابل ساخت می باشد.

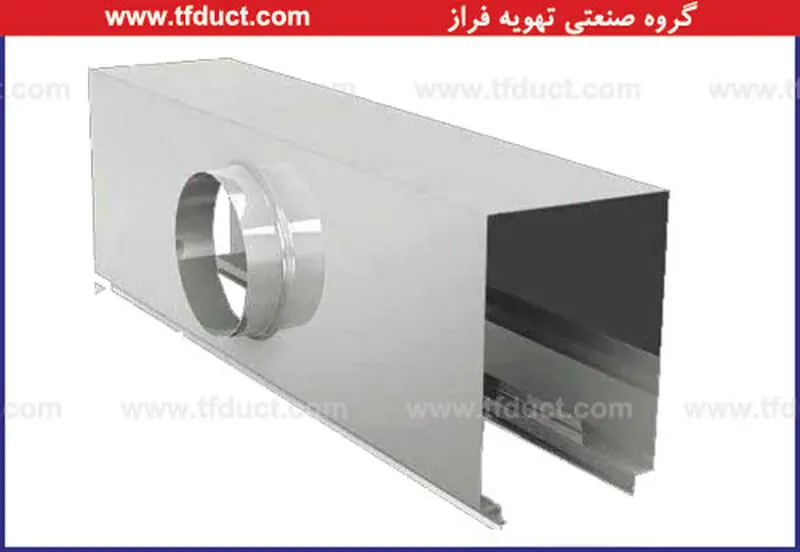

پلنیوم باکس

جهت هوارسانی در سقفِ فضاهایی مثل لابی های ساختمانهای مسکونی، لابی و سالنهای ساختمانهای اداری، تجاری،پاساژها و هتلها، دریچه ها بصورت دکوراتیو(اسلوت و خطی)، طراحی و اجرا می گردد، لذا با توجه به اینکه لاینِ اصلی کانالِ هوا از سقف کاذب عبور می کند، جهت رسیدنِ هوای کانالِ اصلی به دریچه ها از قطعه ی حجمیکی بنامِ پلنیوم باکس استفاده می شود.

پلنیوم باکس باعثِ پخشِ هوا و تعدیلِ فشارِ خروجی هوا ازتمامِ نقاطِ دریچه های خطی و اسلوت می گردد و از جنس ورق گالوانیزه به ضخامت نیم میلیمتر به بالا و بر اساس شرایط فضای سقف کاذب و همچنین طول و عرضِ دریچه های خطی و اسلوت طراحی و ساخته می شود.جهت جلوگیری از هرگونه نشتِ هوا و افت فشار و جلوگیری از تبادلِ دمایی بین دمای فضای سقف کاذب و بدنه ی پلنیوم باکس و همچنین جلوگیری از انتشارِ صدای هوای شناور در داخل پلنیوم باکس، در بدنه ی داخلی یا خارجیِ پلنیوم باکس از عایقِ الاستومری استفاده میشود.با توجه به میزانِ طول پلنیوم باکس،امکانِ تعبیه ی یک تا چند ورودیِ هوا در بدنه ی آن وجود دارد.عمدتاً جهت مرتبط ساختنِ لاینِ اصلیِ کانال هوا در سقف کاذب و پلنیوم باکس، از انواعِ کانال خرطومی(فلکسیبل) استفاده می شود که بوسیله ی بست و چسبِ هوابندی از هر دو سو هوابندی می شود.

گروه صنعتی تهویه فراز، هم در زمینه ی تولیدِ انواعِ پلنیوم باکس و هم انواعِ باکسها و تبدیلهای دیگر، در حال فعالیت و ارایه خدمات میباشد.از باکس های گوناگون می توان به باکسِ پشتِ دریچه های سقفیِ چهارطرفه ی تایلی و یا دیگر انواعِ دریچه ها اشاره نمود که تصاویرِ متنوعِ باکسها به تفصیل در ذیلِ این توضیحات، قابل مشاهده است.

مزایای استفاده از پلنیوم باکس:

1-هوارسانیِ یکنواخت در طولِ دریچه های خطی و اسلوت.

2-بهره گیری از انواعِ عایقهای صوتی و حرارتی در بدنه ی پلنیوم باکس.

3-امکانِ ساخت در انواعِ سایز و ابعادِ متنوع ،با درنظرگرفتنِ شرایطِ سقفِ کاذب.

4-امکانِ تعبیه ی لبه ی خَم دار در قسمتِ دهانه ی خروجی هوا، که باعثِ اتصال دریچه هوا بوسیله بست های خرچنگی به پلنیوم باکس می شود.

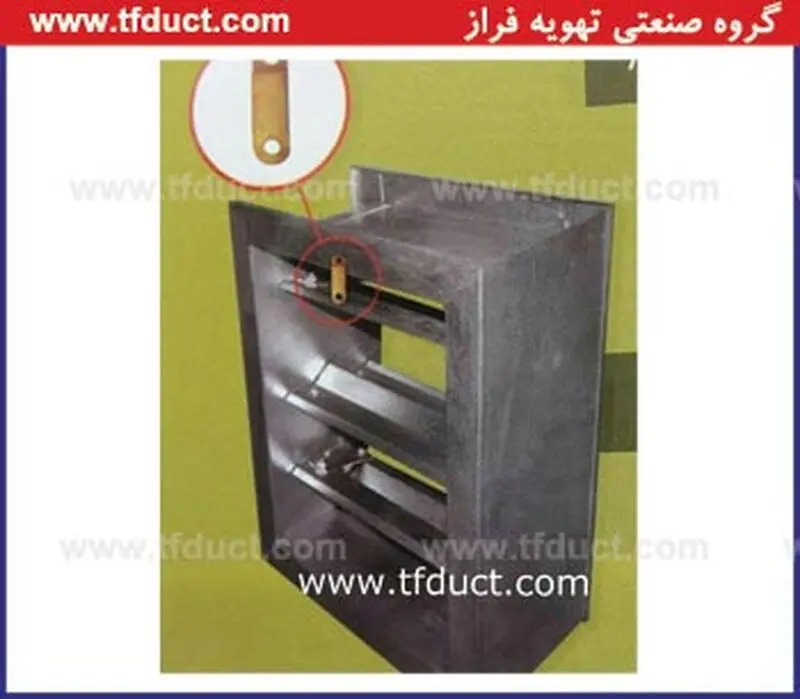

فایر دمپر

این نوع دمپر از زیر گروهِ دمپرهای بین کانالی میباشد که امکانِ رسیدنِ اکسیژن به حریق و یا نفوذِ آتش به دیگر نقاط را به حداقل میرساند و بر اساسِ فیوزِ خودکاری که در بدنه ِ داخلی دمپر تعبیه می گردد بصورت خودکار با احساسِ دما عمل می کند و با بستنِ مجرای هوا در داخلِ دمپر از امکانِ گسترشِ آتش جلوگیری میکند. این دمپر در دو نوعِ گِرد و چهارگوش جهتِ استفاده در مسیرِ کانالِ هوا تولید و عرضه می گردد.فایر دمپر برای انسداد مسیر حریق در داکت کانال هوا مورد استفاده قرار می گیرد و در واقع از رسیدنِ اکسیژن به حریق و انتشارِ شعله های آتش ممانعت به عمل آورده و از انتشار حریق در طبقات یا بخش های مختلف ساختمان به صورتِ ویژه جلوگیری می کند. ساختارِ ظاهریِ قاب و تیغه های فایر دمپر مشابه با دمپر هوا ی تیغه موازی می باشد با این تفاوت که کلیه ی تیغه های فایر دمپر بوسیله یک فنر و ضامنِ قوی که به فیوزِ حرارتی متصل می باشد و همزمان با عملکردِ فیوز، ضامنِ فنر آزاد شده و دستورِ انسدادِ فایر دمپر صادر می شود. فایر دمپر از ورق گالوانیزه به ضخامت یک میلیمتر و در ابعادِ متفاوت، متناسب با داکتِ کانال هوا ساخته و در مسیر کانال تعبیه می گردد. نکته ی قابل ذکر و یادآوری در مورد فایر دمپر این موضوع می باشد که فایر دمپر را می توان بصورتِ برقی و با کنترلِ جعبه فرمانی که به سنسورِ دود و حرارت مجهز می باشد فعال نمود .
