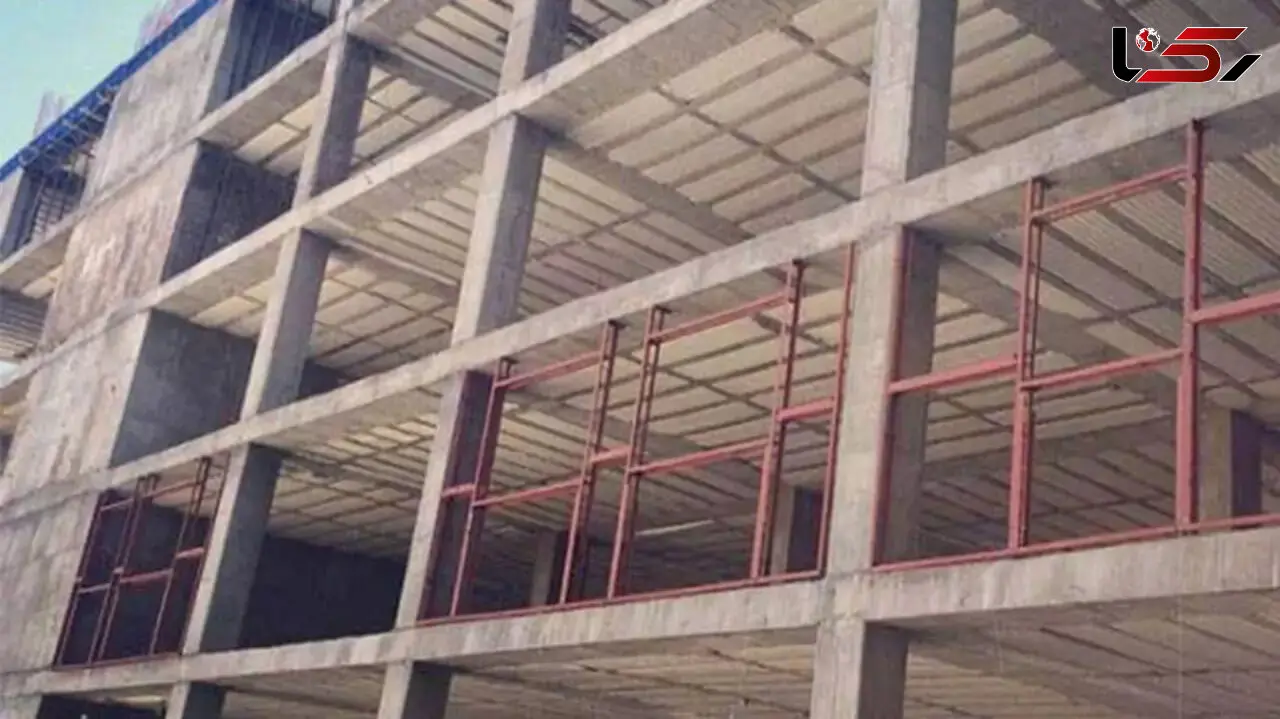

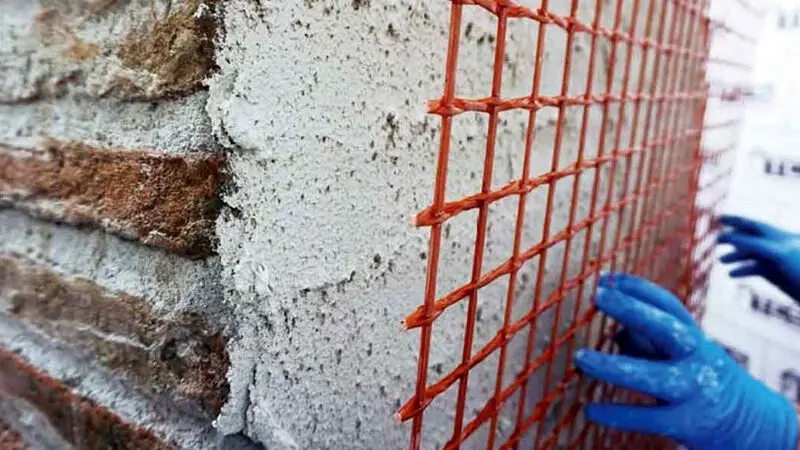

وال پست در ساختمان ها چیست؟

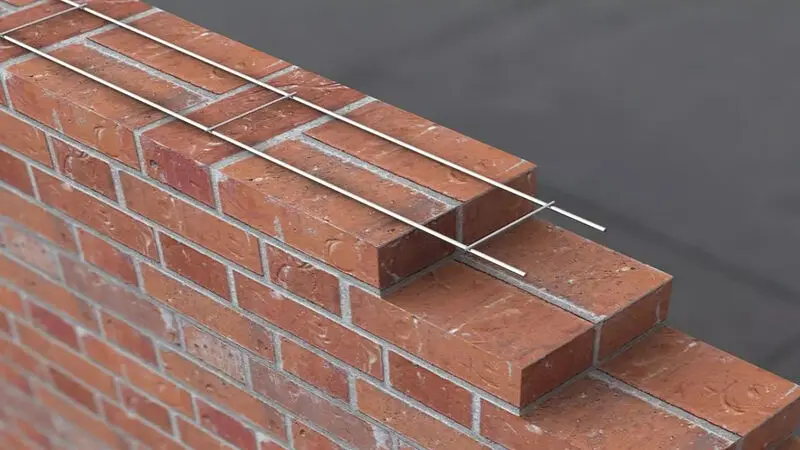

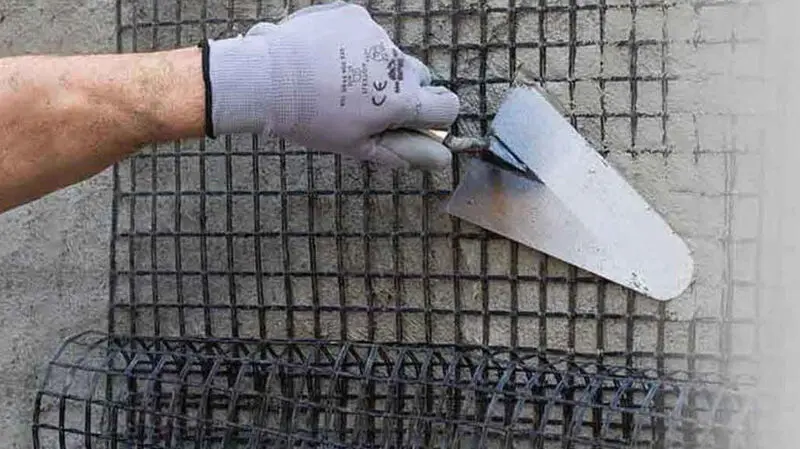

رکنا: وال پست ها از اجزای حیاتی در ساخت و طراحی ساختمان ها هستند که به پایداری و استحکام دیوارها کمک می کنند و از خطرات مربوط به بارهای اضافی و نیروهای جانبی جلوگیری می کنند.
به گزارش رکنا، وال پست (Wall Post) در ساختمان‌ها به معنای تیرآهن‌ها یا ستون‌های عمودی است که در داخل دیوارهای ساختمان قرار می‌گیرند و وظیفه دارند بارهای عمودی وارد شده به دیوار را به فونداسیون منتقل کنند. به عبارت دیگر، وال پست‌ها به عنوان تقویت‌کننده‌های ساختاری در دیوارهای ساختمان عمل می‌کنند تا از فشارهای وارده به دیوار جلوگیری کنند و از خطرات ناشی از شکست دیوارها در برابر بارهای خارجی جلوگیری کنند.
ویژگی‌ها و کاربردهای وال پست در ساختمان‌ها
تقویت دیوارها: وال پست‌ها باعث تقویت دیوارهای ساختمان می‌شوند، به‌ویژه در دیوارهای آجری یا بلوکی که نیاز به تقویت دارند.
انتقال بار: آن‌ها بارهای عمودی و افقی ساختمان را به فونداسیون انتقال می‌دهند و به ثبات کلی ساختمان کمک می‌کنند.
مقاومت در برابر نیروهای جانبی: در سازه‌هایی که در معرض نیروهای جانبی مانند زلزله، باد یا دیگر نیروهای افقی هستند، وال پست‌ها می‌توانند به دیوارها کمک کنند تا مقاومت بهتری در برابر این نیروها داشته باشند.
استحکام بیشتر در ساختار دیوارها: دیوارهای سازه‌ای که تحت فشار یا وزن زیادی قرار دارند، بدون استفاده از وال پست‌ها ممکن است دچار ترک‌خوردگی یا آسیب شوند. این تیرآهن‌ها استحکام و پایداری بیشتری به دیوار می‌دهند.
مناسب برای دیوارهای بلند: دیوارهای بلند و بزرگتر که ممکن است به دلیل وزن خود دچار انحراف شوند، به وال پست نیاز دارند تا این مشکلات را رفع کنند.
در طرح‌های مختلف: وال پست‌ها ممکن است از مصالح مختلفی مانند بتن، فولاد یا تیرآهن ساخته شوند و بسته به نیاز و نوع ساختمان، ابعاد و محل قرارگیری آن‌ها متفاوت باشد.
روش‌های قرارگیری وال پست
داخل دیوار: در این روش، وال پست‌ها معمولاً به‌طور عمودی در داخل دیوارها نصب می‌شوند.
در گوشه‌های ساختمان: در برخی ساختمان‌ها، برای افزایش استحکام دیوارها، وال پست‌ها ممکن است در گوشه‌ها و نقاط ضعف قرار گیرند.
انواع وال اسپریت
وال اسپریت (Wall Sprite) در ساختمان‌سازی به عنوان سیستم‌هایی برای تقویت دیوارها در برابر نیروهای جانبی یا بارهای اضافی شناخته می‌شود. اصطلاح "وال اسپریت" ممکن است در برخی از منابع به عنوان اشتباه یا معادل "Wall Post" (وال پست) به کار رفته باشد اما به طور کلی، اگر منظور شما از "وال اسپریت" همان تقویت‌کننده‌های دیوارها باشد، انواع مختلفی از این تقویت‌ها وجود دارد که بسته به نیاز سازه و شرایط محیطی می‌توان از آن‌ها استفاده کرد.
انواع تقویت‌کننده‌های دیوارها:
وال پست (Wall Post):
به عنوان یک تقویت‌کننده عمودی در دیوارها استفاده می‌شود.
معمولاً از فولاد یا بتن مسلح ساخته می‌شود.
برای انتقال بارهای عمودی و جلوگیری از شکستگی یا ترک در دیوارها استفاده می‌شود.
استراکچرهای فولادی (Steel Bracing):
در این روش، از تیرآهن‌ها یا براکت‌های فولادی برای تقویت دیوارها و جلوگیری از انحراف دیوارها در برابر نیروهای جانبی استفاده می‌شود.
معمولاً در سازه‌های نسبتاً بلند یا سازه‌های در معرض نیروهای باد یا زلزله کاربرد دارد.
دیوارهای برشی (Shear Walls):
دیوارهای برشی دیوارهایی هستند که برای مقاومت در برابر نیروهای جانبی مانند باد یا زلزله طراحی می‌شوند.
این دیوارها می‌توانند به بتن مسلح یا فولاد تقویت شوند و معمولا در نقاط استراتژیک ساختمان‌ها مانند گوشه‌ها یا در امتداد خطوط عمودی سازه قرار می‌گیرند.
بتن مسلح (Reinforced Concrete):
این روش برای تقویت دیوارها به کار می‌رود و در آن از آرماتور فولادی در داخل بتن استفاده می‌شود.
این تقویت‌کننده‌ها معمولاً برای دیوارهای باربر و دیوارهای مقاوم در برابر فشار طراحی می‌شوند.
دیوارهای پیش‌ساخته (Precast Walls):
در این روش، دیوارهای پیش‌ساخته بتنی که تقویت شده‌اند، از کارخانه تولید می‌شوند و سپس در محل نصب می‌شوند.
این دیوارها معمولاً از بتن مسلح ساخته شده و برای تقویت سازه‌هایی که نیاز به مقاومت بیشتری دارند، استفاده می‌شوند.
سیستم‌های دیوار مرکب (Composite Wall Systems):
در این روش، ترکیبی از مصالح مختلف مانند بتن، فولاد، چوب یا مصالح سبک برای تقویت دیوارهای ساختمان استفاده می‌شود.
این سیستم‌ها برای دیوارهایی که نیاز به مقاومت بالا و کاهش وزن دارند، طراحی شده‌اند.
فولاد خمیده (Curved Steel):
استفاده از فولاد به صورت خمیده یا منحنی برای ایجاد مقاومت بیشتر در برابر نیروهای جانبی و افزایش استحکام دیوارها.
با توجه به نوع سازه، بارهای وارده، شرایط محیطی و استانداردهای ساخت، انواع مختلفی از تقویت‌کننده‌های دیوار یا وال اسپریت می‌تواند به کار رود. این تقویت‌ها می‌توانند از فولاد، بتن مسلح یا ترکیب‌های مختلف مصالح ساخته شوند تا دیوارهای ساختمان را در برابر نیروهای جانبی مقاوم سازند و از آسیب‌دیدگی یا شکست جلوگیری کنند.
جدول های مرتبط با وال اسپریت
به نظر می‌رسد که شما به دنبال جدول‌های وال اسپریت هستید. به طور کلی، واژه "وال اسپریت" ممکن است به اشتباه به جای "وال پست" (Wall Post) یا "دیوار برشی" (Shear Wall) استفاده شده باشد، زیرا در زمینه ساخت و ساز و مهندسی ساختمان، اصطلاح "وال اسپریت" رایج نیست. بنابراین، اگر منظور شما جداول مربوط به وال پست (تقویت‌کننده‌های عمودی دیوارها) یا دیوارهای برشی است، در اینجا توضیحاتی در مورد جداول این سیستم‌ها آورده شده است.
جداول وال پست و دیوارهای برشی
برای طراحی و محاسبات مربوط به وال پست‌ها (که همان تقویت‌کننده‌های عمودی در دیوارها هستند) و دیوارهای برشی (که برای مقاومت در برابر نیروهای جانبی مانند زلزله یا باد طراحی می‌شوند)، جداولی وجود دارند که مشخصات و اندازه‌گیری‌های مختلف را برای کمک به مهندسان ارائه می‌دهند. این جداول معمولاً شامل ابعاد، میزان تقویت فولادی و جزئیات دیگر برای ساخت این اجزا هستند.
جداول مربوط به وال پست شامل موارد زیر می‌باشد:
ابعاد وال پست‌ها:
اندازه‌ها و ابعاد مختلف وال پست‌ها برای استفاده در دیوارهای ساختمان.
معمولاً شامل ابعاد مستطیلی یا مربعی است که در دیوارها قرار می‌گیرند.
مقدار فولاد مورد نیاز:
میزان فولاد تقویتی (آرماتور) برای هر وال پست بر اساس بارهای وارده و نوع سازه.
فاصله بین وال پست‌ها:
جدول‌هایی که نشان می‌دهند که چطور می‌توان فاصله مناسب بین وال پست‌ها را تعیین کرد.
ارتفاع و ضخامت دیوارها:
برای هر نوع دیوار، جداولی برای تعیین میزان ضخامت دیوار و ارتفاع مجاز وجود دارد که می‌تواند با توجه به بارهای وارده و نوع مصالح، طراحی شود.
جداول دیوارهای برشی نیز شامل موارد زیر است:
ضخامت دیوار:
بر اساس بارهای وارده و نوع مصالح، ضخامت دیوار برشی باید مشخص شود.
میزان تقویت فولادی:
جداولی برای مقدار فولاد مورد نیاز در دیوارهای برشی، شامل قطر و چگالی میلگردها و سایر تقویت‌کننده‌ها.
نوع دیوار برشی:
در برخی موارد، دیوارهای برشی می‌توانند به شکل‌های مختلف طراحی شوند: مانند دیوارهای بتنی مسلح، دیوارهای فولادی و دیوارهای مرکب.
بارهای جانبی و نیروهای زلزله:
جداولی برای محاسبه بارهای جانبی (مانند باد و زلزله) و نحوه توزیع آن‌ها در طول دیوارهای برشی.
ابعاد و تعداد المان‌های تقویت‌کننده:
در این جداول، ابعاد، تعداد و موقعیت المان‌های فولادی تقویت‌کننده (آرماتورهای افقی و عمودی) در دیوارهای برشی مشخص می‌شود.
نکته:
این جداول و مشخصات معمولاً توسط مهندسان سازه بر اساس استانداردها و محاسبات مهندسی تعیین می‌شود. در طراحی ساختمان‌ها، استفاده از نرم‌افزارهای محاسباتی مانند ETABS یا SAP2000 نیز می‌تواند به محاسبه دقیق‌تر این جداول کمک کند.
پاسخ به سوالات مهم درباره وال پس
وال پست (Wall Post) در ساختمان‌ها به اجزای عمودی گفته می‌شود که در داخل دیوارها قرار می‌گیرند و نقش تقویت ساختار دیوارها و انتقال بارهای عمودی به فونداسیون را دارند. این اجزا برای تقویت دیوارها در برابر نیروهای جانبی و فشارهای وارده استفاده می‌شوند. حالا اگر به دنبال پاسخ به سوالات خاصی در رابطه با وال پست هستید، در اینجا به چندین سوال رایج و پاسخ‌های مربوطه اشاره می‌کنم:
1. وال پست چیست؟
وال پست‌ها یا همان تیرهای عمودی تقویتی هستند که در داخل دیوارهای ساختمان قرار می‌گیرند. این اجزا معمولاً از فولاد یا بتن مسلح ساخته می‌شوند و برای انتقال بارهای عمودی و مقاوم‌سازی دیوارها در برابر نیروهای جانبی مانند باد یا زلزله به کار می‌روند.
2. وظیفه وال پست چیست؟
وال پست‌ها چندین نقش اساسی دارند:
تقویت دیوارها: با قرارگیری در داخل دیوارها، مقاومت دیوار را در برابر فشارهای وارده افزایش می‌دهند.
انتقال بار: بارهای عمودی وارد شده به دیوارها را به فونداسیون منتقل می‌کنند.
جلوگیری از ترکیدگی: با تقویت دیوارها، از بروز ترک‌های ناشی از فشار یا بار زیاد جلوگیری می‌کنند.
3. وال پست‌ها در چه نوع دیوارهایی استفاده می‌شوند؟
وال پست‌ها به طور معمول در دیوارهای باربر (که مسئول حمل بارهای ساختاری ساختمان هستند) استفاده می‌شوند. این دیوارها معمولاً از آجر، بلوک یا بتن ساخته می‌شوند و برای جلوگیری از ترک خوردن یا شکست در برابر بارهای عمودی و جانبی به تقویت نیاز دارند.
4. چرا به استفاده از وال پست در دیوارهای ساختمان نیاز داریم؟
در ساختمان‌هایی که دیوارهای باربر دارند، دیوارها ممکن است در اثر بارهای سنگین یا نیروهای جانبی دچار انحراف یا شکست شوند. وال پست‌ها برای جلوگیری از این مشکلات و تقویت دیوارها به کار می‌روند. این اجزا معمولاً در دیوارهایی استفاده می‌شوند که ممکن است نیاز به تقویت بیشتری داشته باشند، مانند دیوارهای بلند یا دیوارهایی که در معرض بارهای جانبی مانند زلزله یا باد قرار دارند.
5. وال پست‌ها از چه موادی ساخته می‌شوند؟
وال پست‌ها معمولاً از مواد مقاوم مانند فولاد یا بتن مسلح ساخته می‌شوند. استفاده از فولاد در وال پست‌ها به دلیل استحکام بالا و قابلیت خم‌شدن مناسب است. در مواردی که دیوارها به تقویت بیشتری نیاز دارند، از بتن مسلح برای ساخت وال پست‌ها استفاده می‌شود.
6. فاصله بین وال پست‌ها چگونه تعیین می‌شود؟
فاصله بین وال پست‌ها بستگی به ابعاد دیوار، نوع بار وارد شده و جنس دیوار دارد. به طور معمول، این فاصله‌ها باید به‌گونه‌ای تنظیم شوند که دیوار تحت فشار زیاد قرار نگیرد و بارهای وارده به درستی انتقال یابند. فاصله استاندارد ممکن است در حدود 2 تا 3 متر باشد، اما این مقدار ممکن است بسته به طراحی و نیاز ساختمان تغییر کند.
7. آیا می‌توان از وال پست‌ها برای مقاوم‌سازی در برابر زلزله استفاده کرد؟
بله، وال پست‌ها یکی از روش‌های مؤثر برای مقاوم‌سازی دیوارها در برابر نیروهای جانبی هستند، به ویژه در ساختمان‌هایی که در مناطق زلزله‌خیز قرار دارند. این اجزا به دیوارها کمک می‌کنند تا نیروهای افقی ناشی از زلزله را بهتر تحمل کنند و از آسیب‌های شدید جلوگیری نمایند.
8. آیا وال پست‌ها به تنهایی برای مقاوم‌سازی کافی هستند؟
وال پست‌ها به تنهایی نمی‌توانند تمامی نیازهای مقاوم‌سازی را تأمین کنند. برای مقاوم‌سازی کامل یک ساختمان، باید ترکیبی از روش‌های مختلف مانند دیوارهای برشی، ستون‌های فولادی و فونداسیون‌های مقاوم به کار گرفته شوند. بنابراین، در طراحی ساختمان‌ها، استفاده از وال پست‌ها باید به عنوان بخشی از یک سیستم مقاوم‌سازی جامع در نظر گرفته شود.
9. آیا وال پست‌ها در همه ساختمان‌ها لازم هستند؟
نه، در تمامی ساختمان‌ها نیاز به وال پست‌ها نیست. این تقویت‌کننده‌ها معمولاً در ساختمان‌هایی استفاده می‌شوند که دیوارهای آن‌ها بار زیادی را تحمل می‌کنند، مانند ساختمان‌های بلند یا ساختمان‌های با دیوارهای باربر. در ساختمان‌های سبک یا با دیوارهای غیر باربر، احتمالاً نیازی به استفاده از وال پست‌ها نیست.
در مجموع، وال پست‌ها اجزای مهمی در تقویت دیوارهای ساختمان‌ها هستند که کمک می‌کنند دیوارها در برابر بارهای مختلف مقاوم‌تر شوند و از شکستن یا ترک خوردن آن‌ها جلوگیری کنند.
جداول وال پست در ساختمان ها
جداول وال پست در ساختمان‌ها شامل اطلاعات مهندسی و مشخصاتی هستند که برای طراحی و اجرای وال پست‌ها در دیوارها استفاده می‌شوند. این جداول به مهندسان و پیمانکاران کمک می‌کنند تا ابعاد، مصالح و فواصل مناسب برای وال پست‌ها را بر اساس نوع دیوار و بارهای وارده مشخص کنند. در ادامه به برخی از جزئیات و اطلاعات مرتبط با جداول وال پست اشاره می‌شود:
1. جدول فاصله بین وال پست‌ها
این جدول مشخص می‌کند که فاصله بین دو وال پست چقدر باید باشد تا دیوار بتواند بارهای وارده را به درستی تحمل کند.
| ارتفاع دیوار (متر) | ضخامت دیوار (سانتی‌متر) | فاصله استاندارد بین وال پست‌ها (متر) |
|---|---|---|
| 3 | 20 | 2 تا 2.5 |
| 3.5 | 20 | 2.5 تا 3 |
| 4 | 25 | 2.5 تا 3.5 |
| 5 | 30 | 3 تا 4 |
توضیح:
- دیوارهای بلندتر نیاز به فاصله‌های کمتری بین وال پست‌ها دارند.
- ضخامت دیوار نیز تأثیر مستقیمی بر فاصله مناسب بین وال پست‌ها دارد.
2. جدول مشخصات وال پست‌های فولادی
این جدول اطلاعات مربوط به ابعاد و نوع پروفیل‌های فولادی مورد استفاده در وال پست‌ها را ارائه می‌دهد.
| ارتفاع دیوار (متر) | ضخامت دیوار (سانتی‌متر) | نوع پروفیل فولادی | ابعاد پروفیل (میلی‌متر) | وزن پروفیل (کیلوگرم بر متر) |
|---|---|---|---|---|
| 3 | 20 | نبشی | 50×50×5 | 4.5 |
| 3.5 | 20 | قوطی فولادی | 80×40×3 | 6 |
| 4 | 25 | ناودانی | 100 | 8.1 |
| 5 | 30 | تیرآهن | IPE 120 | 10.4 |
توضیح:
- نوع پروفیل بستگی به ارتفاع دیوار و میزان بار وارده دارد.
- ضخامت پروفیل با افزایش ارتفاع و ضخامت دیوار بیشتر می‌شود.
3. جدول مشخصات وال پست بتنی
در مواردی که از وال پست‌های بتنی استفاده می‌شود، این جدول مشخصات بتن و میلگردهای تقویتی را مشخص می‌کند.
| ارتفاع دیوار (متر) | ضخامت دیوار (سانتی‌متر) | ابعاد وال پست بتنی (سانتی‌متر) | تعداد میلگرد | قطر میلگرد (میلی‌متر) | مقاومت بتن (کیلوگرم بر سانتی‌متر مربع) |
|---|---|---|---|---|---|
| 3 | 20 | 20×20 | 4 | 12 | 250 |
| 3.5 | 20 | 25×25 | 6 | 14 | 300 |
| 4 | 25 | 30×30 | 6 | 16 | 350 |
| 5 | 30 | 35×35 | 8 | 20 | 400 |
توضیح:
- تعداد میلگردها و مقاومت بتن با افزایش ارتفاع و ضخامت دیوار بیشتر می‌شود.
- برای دیوارهای بلندتر از بتن با مقاومت بالاتر استفاده می‌شود.
4. جدول بارگذاری وال پست‌ها
این جدول میزان بار مجاز وارد بر هر وال پست را بر اساس نوع دیوار و ارتفاع آن نشان می‌دهد.
| ارتفاع دیوار (متر) | نوع دیوار | ضخامت دیوار (سانتی‌متر) | حداکثر بار مجاز (کیلوگرم بر متر) |
|---|---|---|---|
| 3 | دیوار آجری | 20 | 300 |
| 3.5 | دیوار بلوک سیمانی | 25 | 400 |
| 4 | دیوار بتنی | 30 | 600 |
| 5 | دیوار آجری مسلح | 35 | 800 |
توضیح:
- نوع مصالح تأثیر مستقیمی بر میزان بار مجاز دارد.
- دیوارهای بتنی مسلح ظرفیت بار بیشتری نسبت به دیوارهای آجری دارند.
5. جدول اجرای وال پست
این جدول مراحل نصب و اجرای وال پست‌ها را شرح می‌دهد.
| مرحله | توضیح | ابزار مورد نیاز |
|---|---|---|
| 1 | تعیین محل نصب وال پست | متر، نقشه‌برداری |
| 2 | برش و آماده‌سازی پروفیل فولادی | دستگاه برش، جوشکاری |
| 3 | نصب وال پست در دیوار | پیچ و مهره، جوشکاری |
| 4 | تقویت وال پست با بتن یا میلگرد | بتن‌ریزی، میلگردگذاری |
| 5 | بررسی استحکام و تثبیت نهایی | ابزار تست (مانند لرزه‌سنج) |
نکات مهم
محاسبات دقیق: تمامی مشخصات وال پست‌ها باید بر اساس استانداردهای ملی و بین‌المللی و همچنین محاسبات مهندسی تعیین شوند.
تطابق با استانداردها: جداول و مشخصات وال پست‌ها باید با آیین‌نامه‌های ساختمانی (مانند مبحث 8 و مبحث 10 مقررات ملی ساختمان ایران) مطابقت داشته باشند.
استفاده از نرم‌افزارهای تخصصی: برای طراحی دقیق‌تر، استفاده از نرم‌افزارهایی مانند ETABS و SAP2000 توصیه می‌شود.

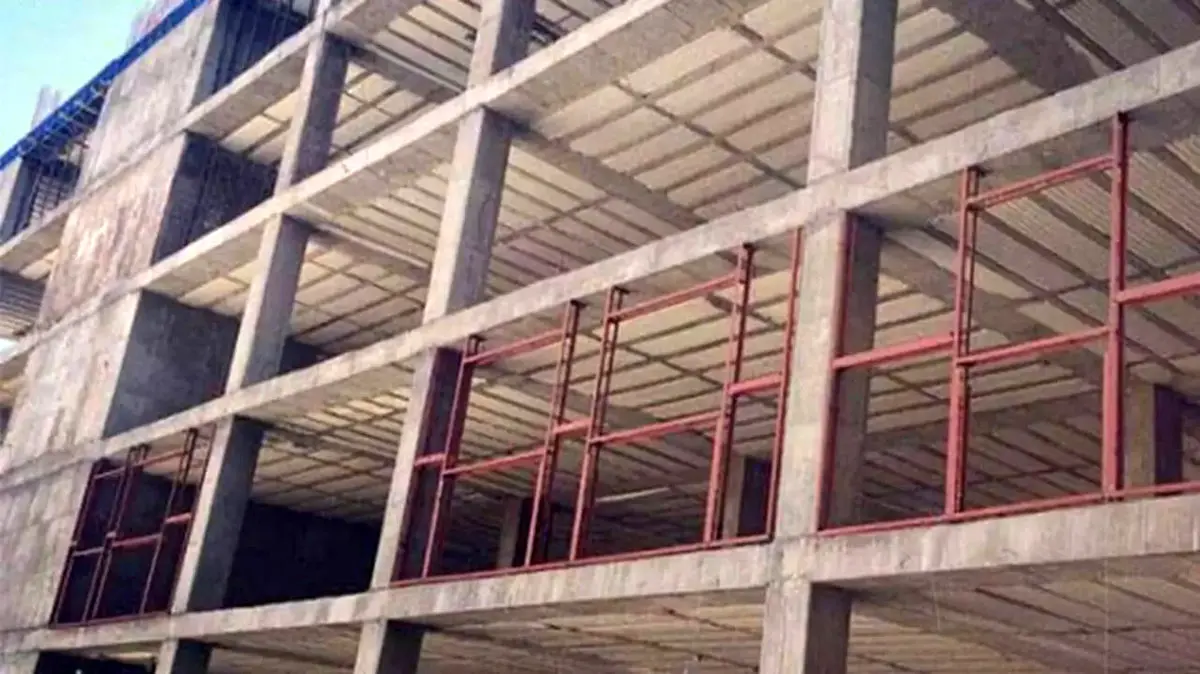

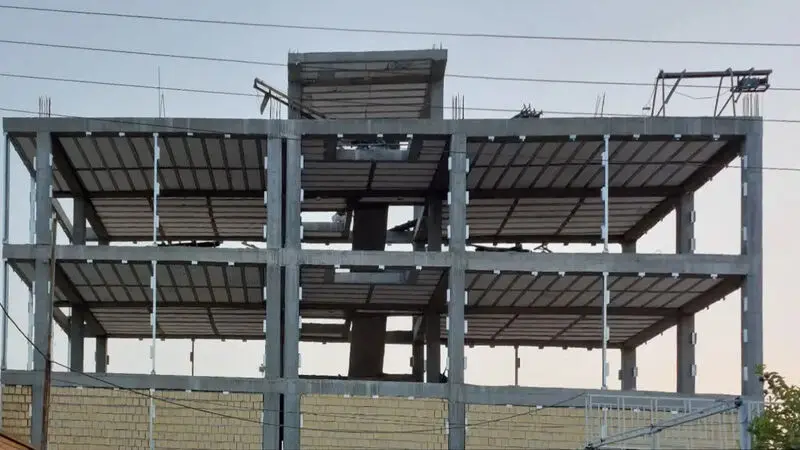

اجرای وال پست در اسکلت بتنی
اجرای وال پست در ساختمان‌هایی با اسکلت بتنی شامل مراحلی است که باید با دقت و رعایت استانداردها انجام شود. وال پست به‌عنوان عضوی عمودی در دیوارها، وظیفه انتقال بارهای جانبی (مانند باد و زلزله) و جلوگیری از ترک‌خوردگی یا آسیب به دیوارهای پرکننده را بر عهده دارد. اجرای وال پست در اسکلت بتنی به دلیل هماهنگی بین دیوارها و قاب بتنی اهمیت زیادی دارد.
مراحل اجرای وال پست در اسکلت بتنی
1. طراحی و تعیین محل وال پست‌ها
ابتدا محل نصب وال پست‌ها طبق نقشه‌های طراحی مشخص می‌شود.
فاصله بین وال پست‌ها بر اساس ارتفاع دیوار و نوع مصالح دیوار تعیین می‌گردد (معمولاً 2 تا 3 متر).
2. آماده‌سازی محل نصب
در تیرها و کف‌های بتنی، صفحه‌های فولادی (پلیت) یا بولت‌ها در هنگام بتن‌ریزی تعبیه می‌شوند.
این صفحه‌ها به‌عنوان پایه برای اتصال وال پست‌ها عمل می‌کنند. در صورت پیش‌بینی نکردن این صفحه‌ها در مرحله بتن‌ریزی، باید از کاشت بولت استفاده شود.
3. انتخاب پروفیل وال پست
نوع و ابعاد پروفیل وال پست (مانند نبشی، ناودانی یا قوطی فولادی) بر اساس نقشه و محاسبات تعیین می‌شود.
برای دیوارهای بلند یا باربر، پروفیل‌های سنگین‌تر (مانند IPE یا ناودانی) به کار می‌روند.

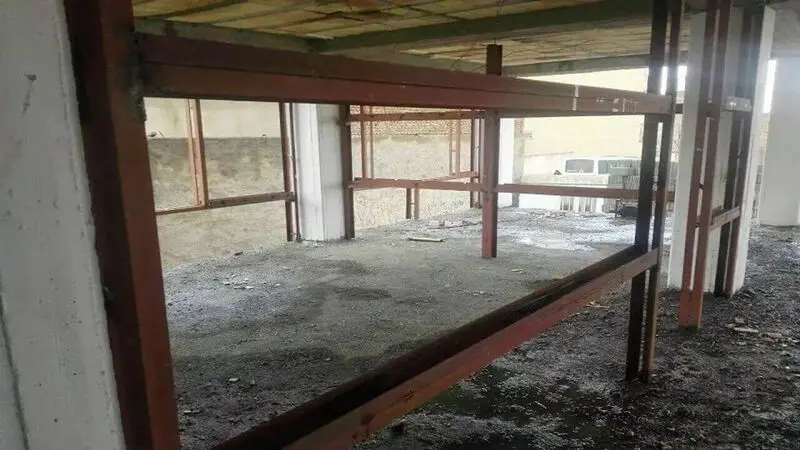

4. نصب وال پست در اسکلت بتنی
اتصال به کف:
وال پست‌ها به پلیت یا بولت‌های کاشته‌شده در کف بتنی با استفاده از پیچ و مهره یا جوش متصل می‌شوند.
اتصال به تیر یا سقف:
وال پست‌ها در قسمت بالایی به تیر یا سقف بتنی متصل می‌شوند. این اتصال می‌تواند با استفاده از صفحه‌های فولادی جوش‌شده یا با اتصالات کشویی باشد.
اتصال جانبی به دیوار:
برای جلوگیری از حرکت جانبی، وال پست‌ها به دیوارهای اطراف با مهارهای فلزی یا اتصالات شیمیایی مهار می‌شوند.
5. تقویت وال پست‌ها
در صورت استفاده از وال پست‌های فولادی، ممکن است نیاز به میلگردگذاری افقی یا عمودی برای تقویت بیشتر باشد.
در برخی موارد، وال پست‌ها با بتن‌ریزی در داخل پروفیل‌ها مقاوم‌سازی می‌شوند.
6. اجرای دیوار در کنار وال پست
پس از نصب وال پست‌ها، دیوارها بین وال پست‌ها اجرا می‌شوند.
در محل اتصال دیوار به وال پست‌ها، از اسپیسری‌های لاستیکی یا فوم‌های مخصوص استفاده می‌شود تا از ترک‌خوردگی جلوگیری کند و انبساط و انقباض دیوارها کنترل شود.
7. اتصالات لرزه‌ای (در مناطق زلزله‌خیز)
برای ساختمان‌هایی در مناطق زلزله‌خیز، اتصالات لرزه‌ای در محل اتصال وال پست به اسکلت و دیوار اجرا می‌شود.
این اتصالات شامل استفاده از بولت‌های ارتجاعی یا اتصالات مفصلی است که امکان حرکت جزئی را در حین زلزله فراهم می‌کند.
نکات مهم در اجرای وال پست در اسکلت بتنی
هماهنگی با آیین‌نامه‌ها:
طراحی و اجرای وال پست باید مطابق با مبحث 8 و مبحث 10 مقررات ملی ساختمان ایران انجام شود.
کنترل فاصله‌ها و ابعاد:
فاصله وال پست‌ها و نوع پروفیل باید بر اساس ارتفاع دیوار، ضخامت دیوار، و نوع مصالح دیوار انتخاب شود.
استفاده از اتصالات مناسب:
جوشکاری، پیچ و مهره یا کاشت بولت باید با دقت انجام شود تا از استحکام کافی برخوردار باشد.
عایق‌کاری و کنترل انبساط دیوارها:
استفاده از فوم‌های عایق در محل اتصال دیوار به وال پست برای کنترل انبساط حرارتی ضروری است.
بازرسی پس از اجرا:
پس از نصب وال پست‌ها، باید تمامی اتصالات و استحکام آن‌ها بررسی شود.
مزایای استفاده از وال پست در اسکلت بتنی
تقویت دیوارها: جلوگیری از ترک‌خوردگی و ریزش دیوارهای پرکننده.
افزایش مقاومت لرزه‌ای: انتقال نیروهای جانبی به قاب بتنی.
ایمنی بیشتر: کاهش خطرات ناشی از زلزله یا بادهای شدید.
پایداری سازه: هماهنگی بین دیوار و قاب بتنی باعث افزایش پایداری ساختمان می‌شود.
ابزارهای مورد نیاز برای اجرای وال پست
متر و تراز برای اندازه‌گیری و تنظیم موقعیت.
دستگاه جوش برای اتصالات فولادی.
دریل و مته برای کاشت بولت (در صورت نیاز).
بتن‌ریزی و ویبراتور برای تقویت وال پست‌های بتنی.
با رعایت اصول طراحی و اجرای صحیح، وال پست‌ها می‌توانند عملکردی مؤثر در ایمنی و پایداری ساختمان‌های دارای اسکلت بتنی داشته باشند.

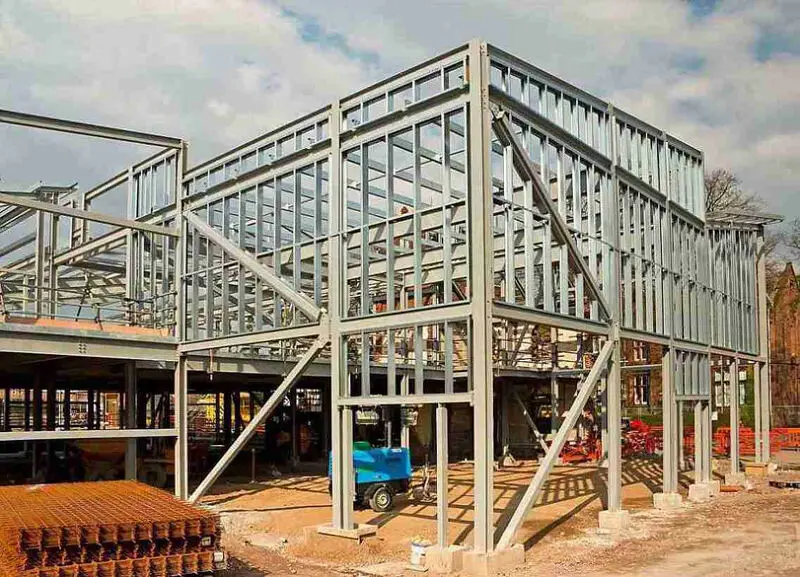

اجرای وال پست در اسکلت فلزی
اجرای وال پست در ساختمان‌های با اسکلت فلزی نقش مهمی در تأمین ایمنی و پایداری دیوارهای پرکننده (آجری، بلوکی یا سایر مصالح) در برابر نیروهای جانبی مانند باد و زلزله دارد. در اسکلت فلزی، وال پست‌ها به اعضای سازه‌ای فولادی (تیر، ستون یا کف) متصل می‌شوند و باید با دقت و بر اساس استانداردهای مهندسی اجرا شوند. در ادامه، مراحل و نکات اجرای وال پست در اسکلت فلزی توضیح داده شده است:
مراحل اجرای وال پست در اسکلت فلزی
1. طراحی و تعیین محل وال پست‌ها
محل نصب وال پست‌ها مطابق نقشه‌های سازه و معماری مشخص می‌شود.
فاصله بین وال پست‌ها با توجه به ارتفاع دیوار، نوع مصالح، و شرایط لرزه‌ای منطقه تعیین می‌گردد (معمولاً بین 2 تا 3 متر).
2. انتخاب پروفیل وال پست
پروفیل‌های مورد استفاده در وال پست (مانند نبشی، ناودانی یا قوطی فولادی) باید بر اساس بارهای وارده و ارتفاع دیوار انتخاب شوند.
برای دیوارهای سنگین‌تر یا بلندتر، پروفیل‌هایی با مقاومت بیشتر (مانند تیرآهن IPE یا ناودانی سنگین) توصیه می‌شود.
3. آماده‌سازی محل نصب
بررسی اسکلت فلزی و تعیین محل‌های اتصال وال پست به تیر یا ستون‌های فلزی.
در صورت نیاز، صفحه‌های تقویتی (پلیت) در تیر یا ستون‌ها جوش داده می‌شود تا اتصال وال پست قوی‌تر شود.
4. نصب وال پست‌ها
اتصال به کف اسکلت فلزی:
وال پست‌ها در قسمت پایین به کف فلزی یا بیس‌پلیت (صفحه زیرستون) متصل می‌شوند.
از جوشکاری یا پیچ و مهره برای این اتصال استفاده می‌شود.
اتصال به تیر یا ستون‌های فلزی:
وال پست‌ها در قسمت بالا یا جانبی به تیرها یا ستون‌ها متصل می‌شوند.
اتصال می‌تواند به روش جوش مستقیم، پیچ و مهره، یا اتصال کشویی باشد که امکان حرکت دیوار را در برابر انبساط و انقباض فراهم می‌کند.
اتصال به دیوارهای پرکننده:
در محل اتصال دیوار به وال پست‌ها، از اسپیسری‌های لاستیکی یا فوم‌های مخصوص استفاده می‌شود تا از ترک‌خوردگی جلوگیری کند و حرکت دیوار کنترل شود.
5. تقویت وال پست‌ها
برای دیوارهای سنگین یا مناطق زلزله‌خیز، وال پست‌ها با میلگردگذاری افقی و عمودی یا بتن‌ریزی درون پروفیل تقویت می‌شوند.
مهارهای اضافی مانند بست‌های فلزی برای اتصال بهتر وال پست به دیوار به کار می‌روند.
6. اجرای دیوار و تکمیل اتصالات
پس از نصب وال پست، دیوارهای پرکننده (آجری، بلوکی یا دیگر مصالح) اجرا می‌شوند.
در محل تماس دیوار با وال پست، درزهای انبساطی برای جلوگیری از ایجاد ترک لحاظ می‌شود.
نکات مهم در اجرای وال پست در اسکلت فلزی
1. رعایت استانداردها و آیین‌نامه‌ها
اجرای وال پست‌ها باید مطابق با آیین‌نامه‌های مقررات ملی ساختمان ایران، به‌ویژه مبحث 8 (ساختمان‌های بنایی) و مبحث 10 (طرح و اجرای ساختمان‌های فولادی) باشد.
2. استفاده از اتصالات استاندارد
جوشکاری و پیچ و مهره‌ها باید مطابق با استانداردهای AWS و ASTM انجام شوند تا استحکام کافی داشته باشند.
3. کنترل فاصله‌ها و ابعاد
فاصله بین وال پست‌ها و ابعاد آن‌ها باید بر اساس ارتفاع دیوار، ضخامت دیوار، و نوع بارگذاری تعیین شود.
4. پیشگیری از ترک‌خوردگی دیوارها
استفاده از فوم‌های انعطاف‌پذیر یا نوارهای عایق در محل تماس دیوار با وال پست ضروری است تا از ترک‌خوردگی ناشی از انبساط و انقباض جلوگیری شود.
5. استفاده از درز انقطاع
در دیوارهای بلند، درزهای انقطاع در فواصل مشخص تعبیه می‌شوند تا دیوار به بخش‌های کوچک‌تر تقسیم شود و نیروهای جانبی به وال پست منتقل شوند.
ابزارهای مورد نیاز برای اجرای وال پست
دستگاه جوش: برای اتصال پروفیل‌های فلزی.
پیچ و مهره: در صورتی که اتصالات مکانیکی استفاده شود.
متر و تراز: برای تنظیم دقیق محل وال پست‌ها.
دریل و مته: برای سوراخ‌کاری در اسکلت فلزی (در صورت نیاز).
بتن‌ریزی و ویبراتور: در صورت تقویت وال پست با بتن.
مزایای اجرای وال پست در اسکلت فلزی
تقویت دیوارها: جلوگیری از ترک‌خوردگی و ریزش دیوارها در برابر نیروهای جانبی.
افزایش مقاومت لرزه‌ای: انتقال نیروهای زلزله از دیوار به اسکلت فلزی.
پایداری بیشتر: هماهنگی بین دیوار و اسکلت فلزی، باعث افزایش پایداری ساختمان می‌شود.
انعطاف‌پذیری در اجرا: امکان استفاده از روش‌های مختلف اتصال (جوشکاری یا پیچ و مهره).
جدول پیشنهادی پروفیل وال پست برای اسکلت فلزی
| ارتفاع دیوار (متر) | ضخامت دیوار (سانتی‌متر) | نوع پروفیل وال پست | ابعاد پروفیل (میلی‌متر) |
|---|---|---|---|
| 3 | 20 | نبشی | 50×50×5 |
| 3.5 | 20 | قوطی فولادی | 80×40×3 |
| 4 | 25 | ناودانی | 100 |
| 5 | 30 | تیرآهن | IPE 120 |
با رعایت این اصول و نکات، وال پست در اسکلت فلزی به‌عنوان یک عنصر کلیدی برای پایداری و ایمنی ساختمان عمل می‌کند.
ارسال نظر
